ББП
(блок бесперебойного питания)

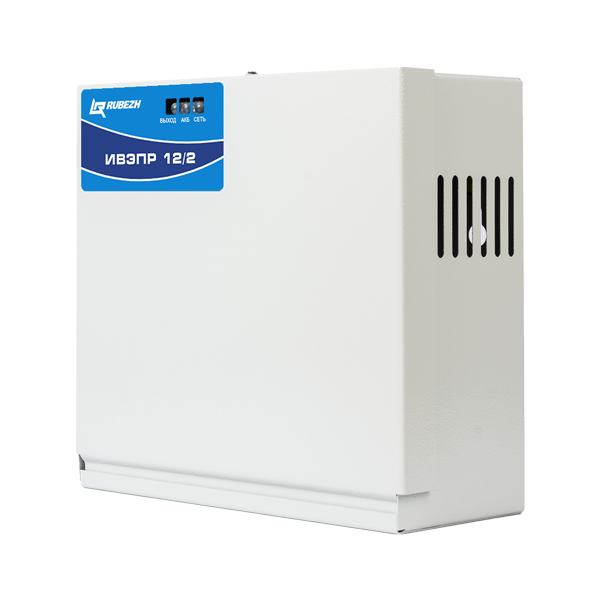

Источник вторичн. электропит. резервированный ИВЭПР 12V-2A (1x7Ah)
Характеристики:
Входное напряжение сети 140…250 В
Номинальный ток нагрузки» 0...2 А
Максимальный кратковременный ток нагрузки до 4 А в течение в течение 5 сек
Выходное постоянное напряжение
— при работе от сети 13,3…13,8 В
— при работе от АКБ 10,8…13,5 В
Величина пульсаций выходного напряжения (не считая синфазной помехи) при работе от сети не более 100 мВ
Напряжение отключения АКБ при защите от глубокого разряда 10,4 В ± 0,3 В
Собственное потребление источника от АКБ в резервном режиме не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда
в исполнении 12/2 1x7 не более 6 мкА
в исполнении 12/2 2x7, 12/2 2x12 не более 5 мА
Tок заряда АКБ при напряжении АКБ 12,0 В не более 0,35А
Мощность, потребляемая от сети переменного тока не более 40 Вт
Диапазон рабочих температур от -10 ?С до +50 ?С
Степень защиты оболочки по ГОСТ 14254-96 IP20
Время технической готовности источника к работе после включения напряжения питания не более 10 с
Наработка на отказ не менее 40 000 ч.
Средний срок службы не менее 10 лет
Источник вторичн. электропит. резервированный ИВЭПР 12V-3,5A (2x7Ah)
ХАРАКТЕРИСТИКИ:
Входное напряжение сети
130…265 В
Номинальный ток нагрузки 0…3,5 А
Максимальный кратковременный ток нагрузки
до 4 А в течение 15 минут
Выходное постоянное напряжение
– при работе от сети
– при работе от АКБ
13,4…13,8 В
10,8… 13,5 В
Пульсации выходного напряжения при работе от сети (от пика до пика)
не более 80 мВ
Напряжение отключения нагрузки от АКБ при защите от глубокого разряда
10,4 В ± 0,4 В
Порог включения индикации «Предварительный разряд АКБ» (оранжевый свет индикатора АКБ)
11,1 ±0,2 В
Собственное потребление источника от АКБ в резервном режиме
не более 40 мА
Потребление источника в режиме защиты АКБ от глубокого разряда
не более 5 мА
Ток заряда каждой АКБ при работе от сети при напряжении на АКБ=12,0
не более 0,45А
Мощность, потребляемая от сети переменного тока
не более 62 Вт
Диапазон рабочих температур
от -10 ºС до +50 ºС
Допустимая нагрузка выхода «Авария»:
– для транзисторного ключа
– для электромагнитного реле
50 мА, номинальное напряжение 12В
не более 120 В 0,5А переменного тока; 60 В 1А постоянного тока
Степень защиты оболочки по ГОСТ 14254-96
IP20
Время технической готовности источника к работе после включения напряжения питания
не более 10 с
Наработка на отказ
не менее 40 000 ч.
Средний срок службы
не менее 10 лет
Источник вторичн. электропит. резервированный ИВЭПР 12V-5A (2x7Ah)
ХАРАКТЕРИСТИКИ
Входное напряжение сети 130…265 В
Номинальный ток нагрузки 0…5 А
Максимальный ток нагрузки 5,5 А (в течение 15 мин)
Выходное постоянное напряжение
– при работе от сети
– при работе от АКБ
13,4…13,8 В
10,8… 13,5 В
Напряжение отключения АКБ при защите от глубокого разряда 10,4 В ± 0,4 В
Собственное потребление источника от АКБ в резервном режиме не более 70 мА
Потребления источника в режиме защиты АКБ от глубокого разряда не более 5 мА
Суммарная емкость нагрузок не более 3300 мкФ
Мощность, потребляемая от сети переменного тока не более – 87 Вт
Диапазон рабочих температур от -10 ºС до +40 ºС
Наработка на отказ не менее 40 000 ч.
Средний срок службы не менее 10 лет
Источник вторичн. электропит. резервированный ИВЭПР 24V-3,5A (2x7Ah)
ХАРАКТЕРИСТИКИ
- максимальный при наличии основного питания 4
- номинальный при наличии основного питания 3.5
- от внешнего источника питания -
- от сети переменного тока 130 Вт
- при питании от аккумуляторной батареи 20.3…27.0
- при питании от резервного источника питания, А 0.04
- при питании от сети переменного тока 26.8…27.6
- при питании от сети переменного тока, А -
Величина пульсаций выходного напряжения при номинальном токе наг 90
Величина пульсаций выходного напряжения при номинальном токе наг 90
Габаритные размеры (ШхВхГ), мм 324х86х184
Габаритные размеры, мм 324х86х184
Диагностические выходы тип "ОК": "Авария"
Диапазон рабочих температур, °С 10…+50
Защита аккумулятора от глубокого разряда Есть
Защита от короткого замыкания Есть
Количество аккумуляторов, шт 2
максимальный при наличии основного питания 4
Напряжение, при котором происходит отключение нагрузки для предо 20.3…21.3
Напряжение, при котором происходит отключение нагрузки для предо 20.3…21.3
номинальный при наличии основного питания 3.5
от сети переменного тока 130 Вт
при питании от аккумуляторной батареи 20.3…27.0
при питании от резервного источника питания, А 0.04
при питании от сети переменного тока 26.8…27.6
Световая индикация "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка"
Степень защиты IP20
Тип используемого аккумулятора 12В 7 Ач
Тип устройства Источник вторичного электропитания резервный
Ток заряда аккумуляторной батареи, А 0.4
Аккумулятор 7 А/ч 12V
Характеристики
Контакт кта 12-7 Аккумулятор 7 А/ч, 12 В 151*65*100 мм.
Стационарные свинцово-кислотные аккумуляторы КОНТАКТ,
герметизированные при помощи клапана избыточного давления – это надежные,
долговечные и не обслуживаемые в течение всего срока эксплуатации автономные источники тока,
предназначенные для работы в режиме непрерывного подзаряда.
